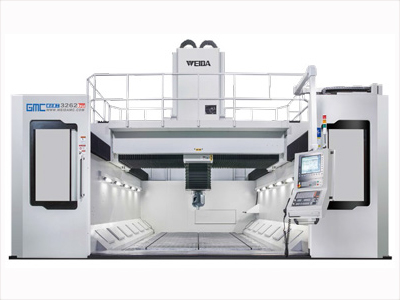

GMC3262bu五軸橋式高速龍門加工中心
產品分類： 龍門加工中心
主要產品有：龍門式、臥式、立式加工中心，五軸加工中心、數控銑床、普通銑床等機床設備
訂購熱線：18206320138
立即咨詢性能特點
※最新的機型結構，模塊化結構設計，擁有最好的機床剛性。
※橋式龍門結構占地面積約是傳統工作臺移動式的56%。
※固定式工作臺，承載能力提高一倍，且機床加工特性不受工件質量的影響。
※一體式床身工作臺及立柱構成U型框架結構，結構剛性強，穩定性高。
※立柱采用“蜂窩型”仿生學結構設計，具有較高的結構剛性。
※采用拉索微調機構的大跨距高剛性龍門焊接橫梁，有效解決了大跨距橫梁長期精 度保持性不高且無法調整的問題。
※橫梁、滑板及滑枕均采用“箱中箱”結構，具有結構剛性強，熱平衡性能優的特點。
※X、Y、Z軸均采用“中空絲杠”及“螺母循環油冷”技術，可有效控制溫升對機床精度 的影響。
※X及Z采用雙滾珠絲杠同步雙驅技術。
※X、Y、Z軸均采用重載直線滾柱導軌，承載能力強。
※X、Y、Z軸采用油脂潤滑系統，既環保又可靠。
※滑枕兩側對稱布置平衡油缸,Z軸響應速度快。
※意大利HSD-810型雙臂叉式五軸銑頭:力矩電機直驅，永久精度。編碼器直測，絕 對精度。A/C軸轉速:30rpm,A/C軸剎車扭矩:4000/4000Nm,A/C軸冷卻:恒溫水冷。
※各軸均采用光柵尺全閉環控制提高精度和可靠性。
※配置德國波龍BLUM激光對刀儀可實現快速對刀，穩定可靠。
※標配橫向鏈板排屑器。
※標配數控系統西門子840DSL
※選配數控系統海德漢TNC640
※標配斗笠式24把刀庫，可選配32把及40把刀庫，提高加工效率。
※選配自動刀具測量系統、自動工件測量系統。
※適用于汽車模具、航空航天、印刷、包裝、紡織、軍工等各種機械加工領域。
※選配15000rpm-（HSK-A100）高剛性電主軸。
※選配Z軸行程1250mm
主要技術參數 | 單位 | GMC2232bu | GMC2242bu | GMC2742bu | GMC3262bu |
X軸行程 | mm | 2200 | 4200 | 4200 | 6200 |
Y軸行程 | mm | 3200 | 2200 | 2700 | 3200 |
Z軸行程 | mm | 1000 | 1000 | 1000 | 1000 |
工作臺到主軸鼻端距離 | mm | 250-1250 | 250-1250 | 250-1250 | 250-1250 |
兩柱間距離 | mm | 4000 | 3000 | 3500 | 4000 |
工作臺長度 | mm | 3200 | 4000 | 4000 | 6000 |
工作臺寬度 | mm | 2200 | 2000 | 2500 | 3000 |
工作臺T度 (槽寬X槽數X間距) | mm | 28×13×240 | 28×9×220 | 28×11×220 | 28×13×220 |
工作臺承載 | kg/m2 | 5000 | 5000 | 5000 | 5000 |
主軸錐孔 | HSK63A | HSK63A | HSK63A | HSK63A | |
主軸轉速 | rpm | 18000 | 18000 | 18000 | 18000 |
主軸功率(S1/s6) | kw | 50/67.5 | 50/67.5 | 50/67.5 | 50/67.5 |
主軸扭矩(S1/s6) | N. m | 90/120 | 90/120 | 90/120 | 90/120 |
最大搖擺/旋轉速度 | r pm | A=30 C=30 | A=30 C=30 | A=30 C=30 | A=30 C=30 |
最大搖擺/旋轉扭矩 | N, m | A=1415 C=1250 | A=1415 C=1250 | A=1415 C=1250 | A=1415 C=1250 |
夾持力 | N, m | A=4000 C=4000 | A=4000 C=4000 | A=4000 C=4000 | A=4000 C=4000 |
搖擺/旋轉角度 | degree | A=士100° C=土360° | A=士100°C=土360° | A=士100° C=土360° | A=士100° C=土360° |
快速進給 | m/min | XYZ=15 | XYZ=15 | XYZ=15 | XYZ=15 |
進給加速度 | m/sec2 | XYZ=2.5 | XYZ=2.5 | XYZ=2.5 | XYZ=2.5 |
刀具數 | pc | 24 | 24 | 24 | 24 |
最大刀重 | kg | 8 | 8 | 8 | 8 |
動力用電 | kVA | 135 | 135 | 135 | 150 |
機器重量(約) | kg | 58000 | 64000 | 68000 | 96000 |
